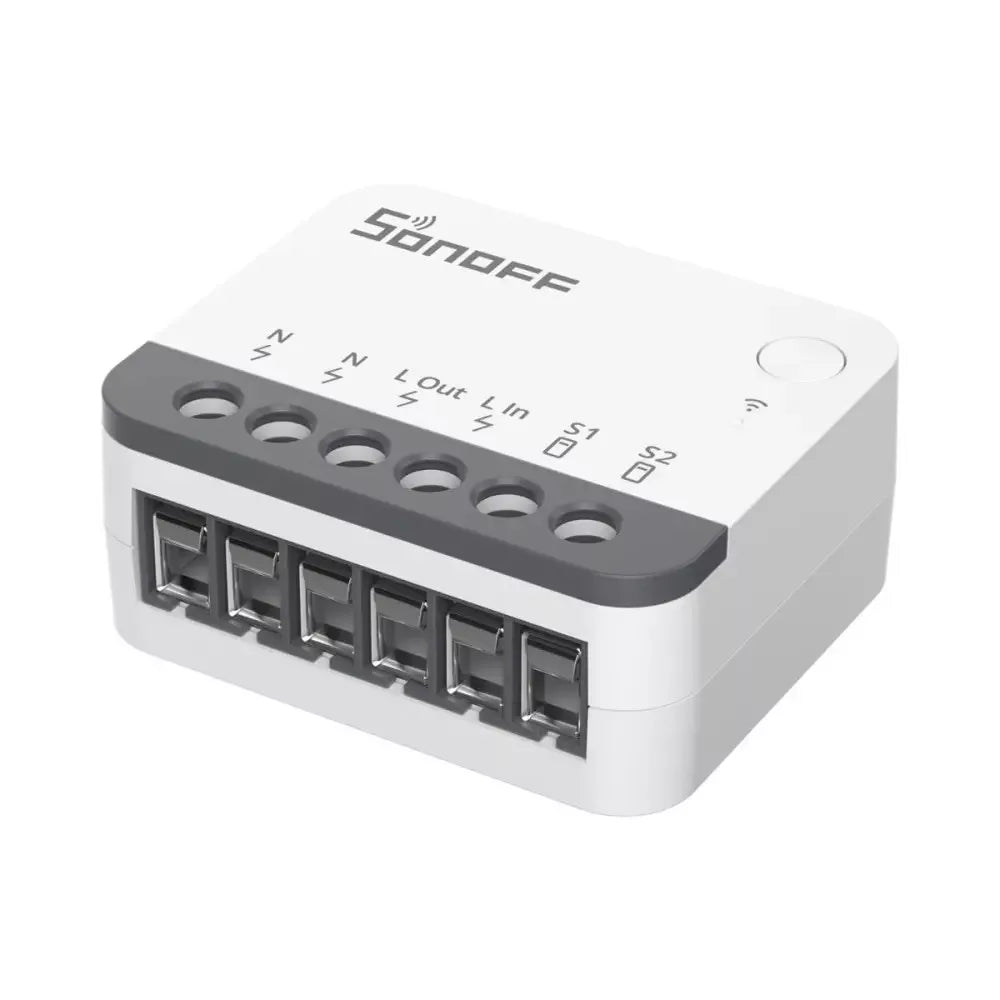

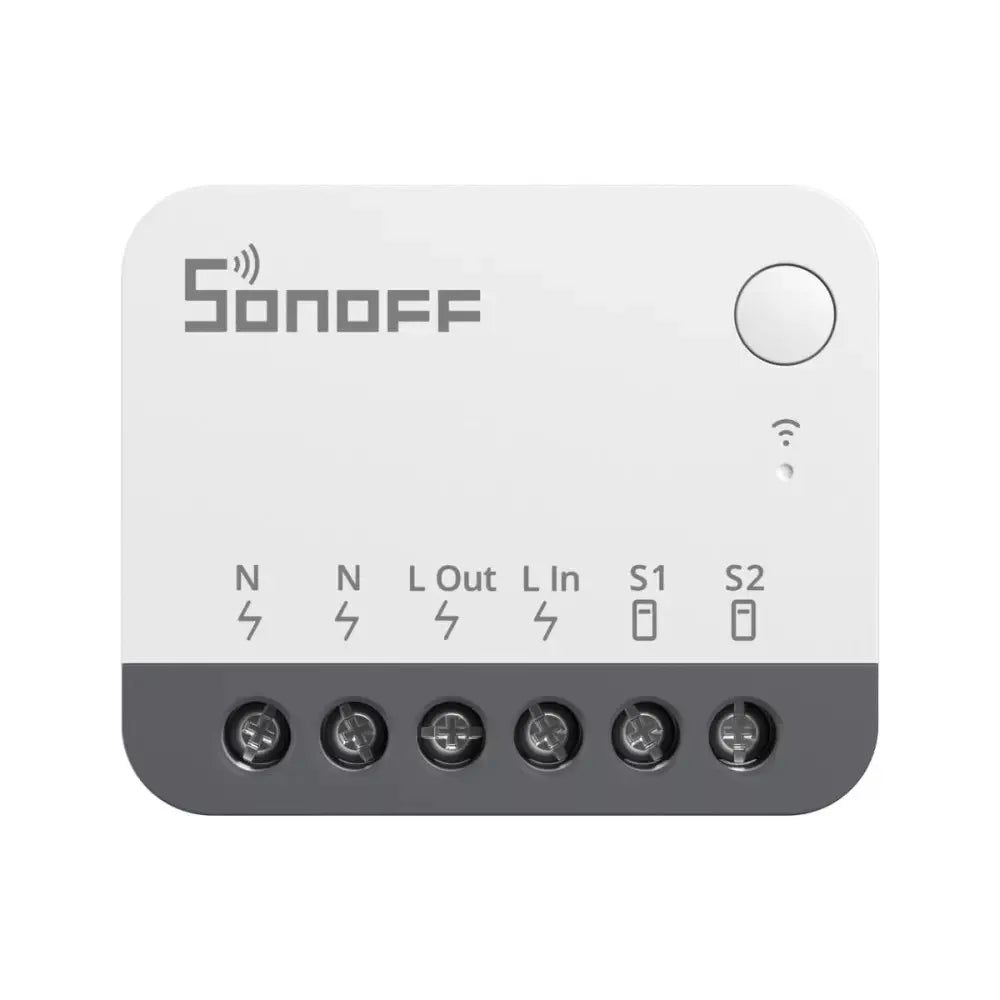

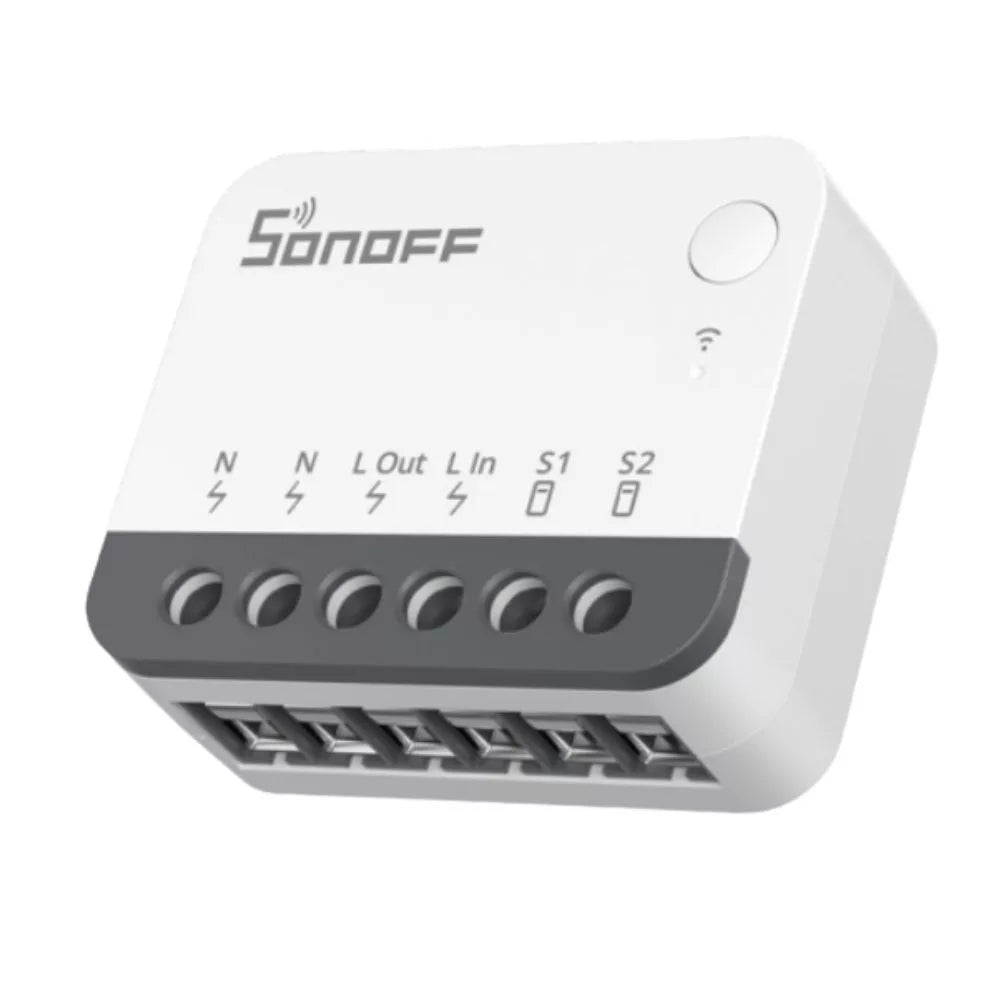

SONOFF ZBMINI Extreme (ZBMINIR2) Zigbee smart relay module

O SONOFF ZBMINI R2 é a versão Zigbee do popular interruptor de relé compacto da marca Sonoff, que pode ser instalado em caixas de interruptores de parede. Lançado no final de 2024, este módulo de relé inteligente, pequeno e compacto, comunica através do protocolo Zigbee 3.0 e pode ser integrado por trás de um interruptor de parede. É a escolha ideal para quem pretende modernizar a iluminação da sua casa ou tornar outros aparelhos elétricos domésticos controláveis remotamente. Com este dispositivo, qualquer circuito pode ser integrado num sistema doméstico inteligente compatível com a comunicação Zigbee 3.0. O Zigbee MINI Extreme não só permite o controlo remoto, como também adiciona funcionalidades inteligentes aos interruptores tradicionais, proporcionando conveniência e flexibilidade. O seu design compacto torna-o compatível com a maioria dos tipos de interruptores, pelo que, muitas vezes, não é necessário substituir os interruptores antigos e tradicionais. O ZBMINI R2 requer um gateway, uma ponte ou um coordenador compatível com Zigbee para o controlo remoto e a integração na casa inteligente.

O que é o Zigbee?

O Zigbee é um protocolo especificamente concebido para aplicações de casa inteligente/IoT, desenvolvido para uma comunicação eficiente entre esses dispositivos. Ao contrário dos dispositivos Wi-Fi que se ligam diretamente ao router, os dispositivos Zigbee requerem um gateway Zigbee-para-Wi-Fi (também denominado ponte ou coordenador) para o controlo remoto e para a ligação à Internet. Uma vantagem das soluções Zigbee é que aliviem o tráfego da rede Wi-Fi, uma vez que apenas um dispositivo Wi-Fi (o gateway Zigbee) se liga ao router, enquanto todos os outros dispositivos comunicam através do protocolo Zigbee, libertando endereços IP do router.

A tecnologia Zigbee também suporta redes em malha, nas quais os dispositivos Zigbee alimentados a 230 V (como os relés Sonoff ZBMINI e Sonoff Basic ZBR3) podem retransmitir dados de outros dispositivos Zigbee para o gateway Zigbee caso estejam fora do seu alcance direto, alargando assim o alcance da rede.

Outra vantagem do protocolo Zigbee é o seu baixo consumo de energia, que é muito inferior ao do Wi-Fi. Isto torna o protocolo Zigbee particularmente popular para sensores alimentados a pilhas, que podem funcionar durante anos com uma única pilha devido aos baixos requisitos energéticos. O Zigbee processa apenas pequenos pacotes de dados, o que é normalmente suficiente, uma vez que é utilizado principalmente para comandos de controlo e atualizações de estado. O protocolo Zigbee é um padrão da indústria, pelo que os dispositivos Zigbee totalmente conformes com o padrão devem, em teoria, ser compatíveis com dispositivos padrão de qualquer fabricante.

Especificações Técnicas

O ZBMINI R2 é um interruptor de relé de 230 V que se liga à rede elétrica de um lado (fase e neutro) e pode controlar uma carga de 230 V no lado da saída, permitindo-lhe fechar e abrir o circuito. Pode ser instalado atrás de tomadas ou interruptores de luz (carga máxima: 10 A). Também é possível ligar um interruptor externo à sua entrada, permitindo que tanto o interruptor de parede como a aplicação Zigbee controlem o dispositivo quando este estiver instalado atrás de interruptores de parede. Com uma ligação à Internet e utilizando a aplicação SmartThings num telemóvel iOS ou Android, ou ligado a uma Sonoff Zigbee Bridge Pro através da aplicação eWeLink, o relé pode ser controlado remotamente.

Compatibilidade e integração

O ZBMINI R2 é compatível com vários gateways Sonoff Zigbee-para-Wi-Fi, incluindo o Sonoff Zigbee Bridge Pro, o Sonoff Zigbee Bridge Ultra e o NSPanel Pro. Quando ligado a um destes, o ZBMINI R2 pode ser controlado utilizando a plataforma e a aplicação eWeLink, já conhecidas. As funcionalidades típicas do eWeLink incluem o estado atual de LIGADO/DESLIGADO, a ativação/desativação manual e temporizadores (programação, contagem decrescente, controlo de ciclos), mas a função de comutação por impulsos (inching) não está disponível. É também compatível com o Sonoff iHost e com o hub SmartThings, podendo ser controlado através da aplicação SmartThings, disponível tanto para iOS como para Android. Na aplicação SmartThings, estão disponíveis funcionalidades como o controlo remoto de ligar/desligar e a ativação/desativação programada, entre outras.

O ZBMINI R2 também funciona com a plataforma Amazon Alexa (compatível com dispositivos como o ZE39KL Echo Plus, Echo Studio, DW84JL Echo Show de 2.ª geração e L9D29R Echo Plus de 2.ª geração) e pode ser emparelhado com o controlo por voz da Alexa dizendo «Alexa, encontra o dispositivo».

O ZBMini R2 é compatível com estes gateways Zigbee, entre outros:

• Gateway Zigbee da Sonoff: o Sonoff Zigbee Bridge Pro, o NSPanel Pro e o ZBMini R2 podem ser ligados a um destes gateways e controlados através da conhecida plataforma eWeLink de fábrica e da aplicação eWeLink.
• É também compatível com o gateway SmartWise Zigbee Bridge Pro, que também suporta conectividade Ethernet e utiliza a aplicação eWeLink.
• Pode ser emparelhado com o coordenador Zigbee Sonoff Dongle Plus E, bem como com outros coordenadores Zigbee padrão (por exemplo, Conbee II, Conbee III).
• Compatível com o Sonoff iHost, que oferece controlo local independente da nuvem e funcionalidade de gateway Zigbee,
• Quando utilizado com o Sonoff Zigbee Bridge Ultra, é compatível com sistemas de casa inteligente conformes com o Matter, incluindo o Apple HomeKit,
• o hub SmartThings; neste último caso, o controlo é efetuado através da aplicação SmartThings, disponível para iOS e Android. A aplicação SmartThings disponibiliza funcionalidades de ligar/desligar, ligar/desligar programado e muitas outras.
• Compatível com a Unidade Central Philips Hue e
• Echo Plus 2.ª geração, Echo 4.ª geração e Echo Show 2.ª geração.

Assim, o ZBMini R2 é um relé de comutação de 230 V que é ligado à rede elétrica (fase e neutro) no lado da entrada e, no lado da saída, pode ser utilizado para controlar um aparelho de 230 V, fechando e abrindo o circuito. Também pode ser instalado atrás de tomadas e interruptores de luz (saída máxima de 10 A).

É também possível ligar um interruptor externo à entrada do relé, pelo que este pode ser colocado atrás de interruptores de parede e acionado a partir desses interruptores (botões de pressão e interruptores basculantes); além disso, o controlo e a integração através da aplicação Zigbee funcionam normalmente.

Funcionando num telemóvel iOS (Apple) ou Android ligado à Internet com a aplicação SmartThings (para o hub SmartThings) ou ligado à Sonoff Zigbee Bridge Pro, pode controlar o relé do interruptor remotamente utilizando a aplicação eWeLink.

Entre as funções padrão do eWeLink, estão disponíveis o estado atual OFF/BE, a comutação manual OFF/BE e os temporizadores (temporizador, temporizador de contagem decrescente, controlo de ciclo), mas a função de comutação por impulsos (inching) não está disponível.

A entrada do interruptor (e os interruptores ligados) pode ser desligada da saída do relé.

Características do produto:

• Protocolo: Zigbee 3.0, MQTT
• Plataformas de casa inteligente: compatível com a maioria dos sistemas que suportam o protocolo padrão 3.0, incluindo sistemas de código aberto como o Home Assistant
• Alimentação: 100-240 V CA 50/60 Hz
• Potência máxima: 10 A/2200 W (para carga resistiva)
• Dimensões: 42,6 mm x 42,6 mm x 20 mm
• Temperatura de funcionamento: -10 °C a 40 °C
• Controlo por voz: Amazon Alexa, Google Assistant, Samsung SmartThings
• Compatibilidade com aplicações: eWeLink (quando ligado a um gateway Zigbee eWeLink)
• Nível de proteção: Caixa em ABS (retardador de chamas)
• Compatibilidade de instalação: caixas de parede europeias padrão
• Entrada do interruptor. A entrada do interruptor pode ser separada da saída do relé.

Na ligação abaixo, pode aceder aos nossos materiais de apoio à venda para produtos individuais.
Os documentos disponíveis estão organizados por fabricante em pastas no Google Drive.

• Marca: Sonoff
• Ref. fabricante: ZBMINIR2
